Nejdříve krátký popis stavby:
1. Unašeč vrtule je kleštinový průměr 4 (např. Griebl), ale je možno udělat na hřídelce závit M4, či naopak dovnitř závit M3 a vrtuli připevňovat matkou M4 respective šroubem M3 . Vrtule může být potom sklopná (listy např. Flying Styro Kit nebo Igra), či pevná o rozměrech cca 225-250/200-230 pro převod 1:4.
2. Hřídelku je možno odvrtat vrtákem o průměru 2 pro odlehčení (hmotnost převodovky je cca 17 g - dle ložisek).
3. Ložiska jsou kuličková průměr 9/4 či 13/4 z prodejny Modelář Vaňouch za cca 20 -50Kč/ks.
4. Převody jsou plastové od f. Horst :pastorek 10z, kolo 40 zubů. Na hřídelce je vybroušena pilníkem ploška (jen má-li ozubené kolo opěrnou plošku). V případě, že kolo má kruhový otvor, je hřídelka s kolem svrtána vrtákem 1 a do vzniklého otvoru je zalepen špendlík. Pastorek je na jemně rozbroušenou hřídelku ("glasspapírem" 320) přilepen vteřinovým lepidlem a pak je na hřídelku motoru vedle pastorku namotána niť, která prosycená lepidlem tvoří přechod ze hřídelky k pastorku. Pozor ať se lepidlo
nedostane do zubů pastorku. Pro motor 280 je kolo zbroušeno na menší tlouštku (přičemž je vypouzdřeno pro hřídelku o průměru 2.
5. Čela jsou z kuprexitu či laminátu tl. 2 (pro 280 byla úspěšně použita překližka 2). Ložiska mohou být připájena či pouze přilepena - obojí funguje spolehlivě. Důležité je udělat otvory pro přívod chladícího vzduchu, bez nich jsem měl někdy v létě problémy s přehřívávím motoru (je to opravdu znát).
6. Obdobnou převodovku mám i pro 280 na svém Park Fly "akrobatu" (ložiska 5/2, hřídelka průměr 2, převod 1:5, trojlistá vrtule FSK, případně převod 1:4 a dvoulistá vrtule).
7. Výhodou této převodoky je cena, rozměry (je skoro "souosá"),hmotnost, variabilnost převodů. Nevýhodou snad to, že motor točí opačně než by asi měl (na některých jsem proto měnil časování, ale abych byl úpřímný rozdíl jsem nepozoroval).
8. K výše uvedené vrtuli a převodovce používám Speed 400 7,2V a 8xNiCd 500
(700) mAh. Pro Speed 280 pak 8xNiCd 110 (350) mAh.
Se stejnými převodovkami létají/létaly všechny modely zobrazené na těchto www stránkách

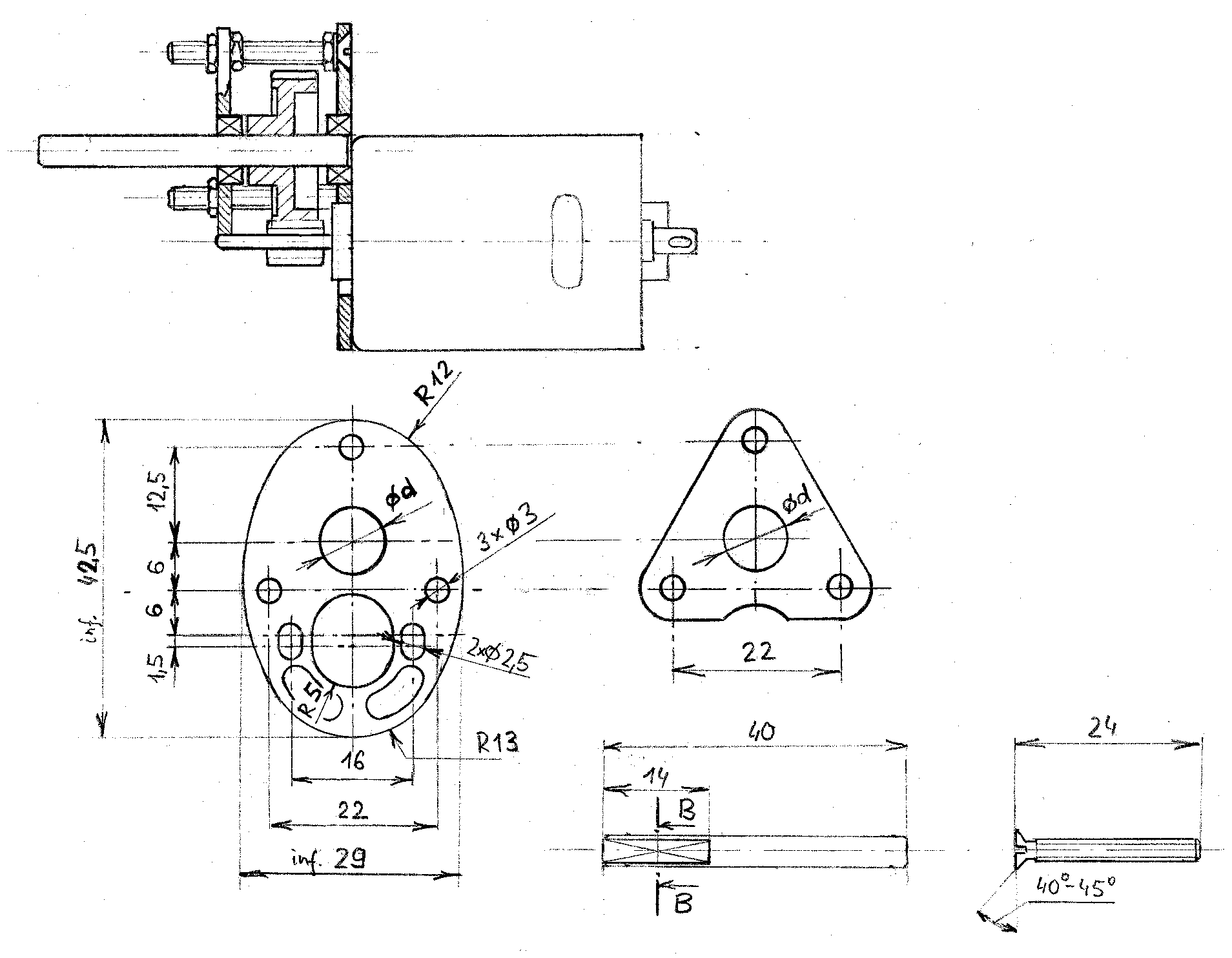

Obr.
